Sunday, October 31, 2010

Cuba Untuk Berkarya Semula





Ni ak ad try wt 1 kejebodo baru lepas da lame sgt x wt mnde2 cmni.. Tp xd la 'berkarya' sangat, tajuk 2 poyo jer lebih.. hehe..


Sbnrnye susah gk nk start balik dengan byk sgt dugaan kt ak, dengan heart brokennye, Aromusica x kemane, EDX pon kantoi jer.. Ad rse give up sikit la.. hehe..


Cmne pon, ak start ngan bekas letak pensil yg simple nie je.. Wat gune just klip kertas, patri, cat, n letak plastic transparent yg mmg kegemaran ak la gune mnde 2.. sbb die murah n cntk.. Klip kertas just rm1.50 sekotak, jd projek nie tetap kire low cost lg ar..


Ni gmbr progress skt..


Klip kertas
da siap patri n bentuk
da siap tp x cat lg
Tengah cat

 Ni ad lg gambar2 die yg pelbagai view lg la..














 Tu je la kot yg ak nk share kali nie, ad pape nk komen or share or nk bg idea silekan la komen.. Gambar byk diambil gune camera Fazren yg ak ambk wk2 die tido, jd credit kt Fazren.. (-_-)

Thursday, October 28, 2010

EDX 26

Kli nie ak tetap masuk EDX walaupon projek ETP ak x lepas, tapi yg ni ak just wakil PETROBOT je la.. Projek pon biase2 je sbb ak byk fokus kt ETP tp xlepas lak. Pastu sebab ak kene lead smue projek, jd bingung gak ak nk fikir smue.. hehe..


Ni projek bawah research department, jd byk la yg x complete sgt sbb name pon research kn, nnt ad la org lain lak smbg research pas kmi g intern..(sepatutnye cm2 lah, haha..)


Kali nie kami anta 2 projek.. no1 Automatic Compactor yang terdiri dari ak,kudin, afro, haney n eitad..
no2 lak Multi Angle Slider yg terdiri dari ak, man, haris, fariza n dayu..


Sebab nie bukan projek kejebodo, jd ak share sikit2 jer la..


Marking EDX kli nie pelik sikit n ssh sikit, jd last2 just Automatic Compactor jer yg dapat Bronze Medal.


Jd nie ak share sikit gambr n video..


Nie yg Multi Angle Slider





video

video


Ni lak video untuk Auto Compactor 2, video nie haney yg wt, jd kredit kt die la video nie..


video



Di kesempatan nie ak just nk share yg Group ETP ak yg wt Aromusica 2 masuk la Electrex aritu.. Electrex nie cam Electrical Exhibition la yg just judge lebih kt Electrical part.. Pastu kami masuk la ETP punye categori.. Last2 dapat la no1.. hehe.. Kepade grup ETP ak, korang memang power arr..

Sunday, October 17, 2010

Aromusica (Engineering Team Project 63)






Sem ni, sebagai 3rd year 1st sem student kt UTP, ak kne la ambik subjek Engineering Team Projek.. Team ak terdiri dari ak, Rush,Man,Fazren,Ohm n Privi. Supervisor lak Dr Risza. Team kmi ni dbri nme ETP 63.. kami kene wat 1 produk yang berasaskn engineering.



Sebenarnye dri skolah ak nk wt projek nie, tp xd kepakaran, just ad idea. skrg nie ad lak kne wt projek, jd ak pon nk try la realisasikan angan2 ak wktu skolah2 dulu wktu ad pluang nie kan. Wlupun Aromusica nie x betul2 dapat wt macam ak nak wktu skolah dulu, tp die da ad la ciri2 tu.. Nnt mane tau ad mse lg ak blh improve lagi kn. Camnepon projek ni perlukan kesabaran,ketelitian,kekreatifan,kerelaxan n paling penting kawan2..

Bahagian circuit, ak gune 2 PIC 16f877A, 2 motor driver, 2 speaker, 4 7segment display, n byk2 lg la.. xtersebut lak kt sni.. hehe..


 Sni ak nk share sikit gambar2 progress part circuit..

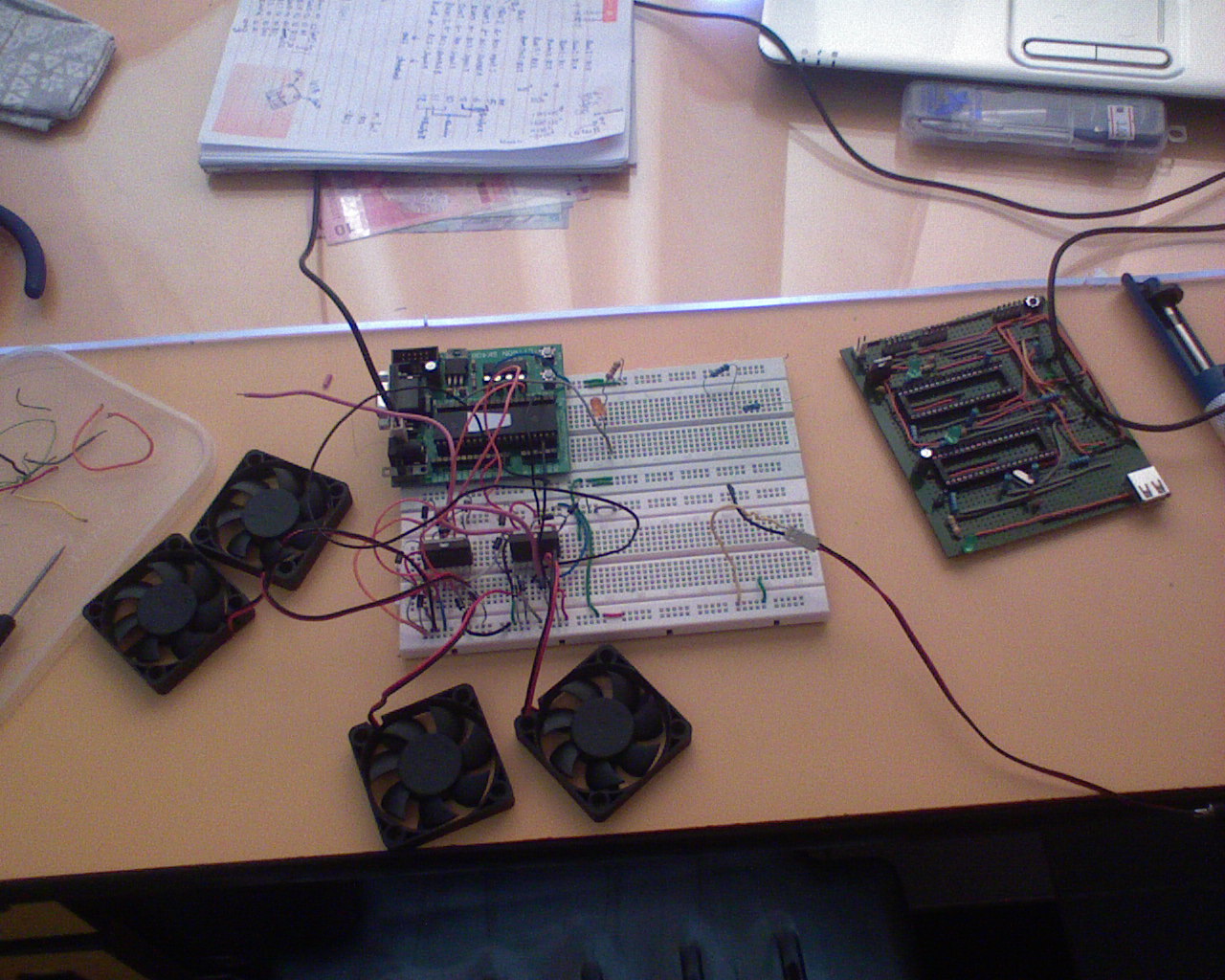

Test basic circuit kt breadboard dlu
Double PIC board yg ak design sebagai processor

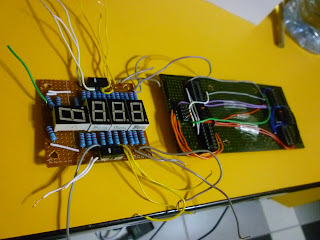

Displayer circuit yg tgh wt (man yg buat)

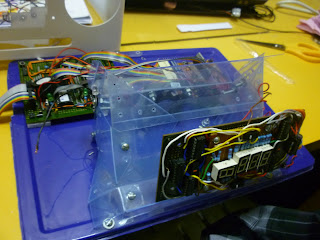

Circuit da siap n da pasang kt body


Bahagian body lak gune bekas makanan,skru, plastic transparent n ad la 1 2 mende lg..
Sni ak nk share sikit gambar2 progress part body..

bekas makanan biase yg nk wt jadi body


da siap tebuk n letak speaker

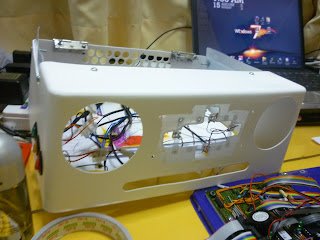

da pasang circuit n siap potong body


da setel pasang


3 main switch yg kontrol music, bau n system


body yg da siap spray

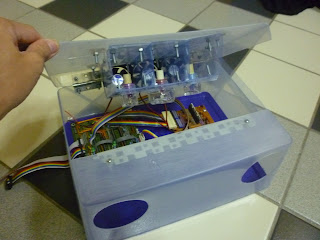

da setel pasang smue
Basically, Aromusica ni gabungan Aromatherapy n Music therapy.. die terdiri dari 2 option, muSc n modE..

Aromusica ni mmg user friendly, pengguna boleh pilih option, boleh tutup lagu, tutup bau, kawal volume n mcm2 lg la ikut kehendak pengguna..

Dalam muSc option, 3 jenis perfume akan di campur ikut lagu 2, contohnye, bile music slow, bau lembut akan kluar, bile music keras, bau yg agak keras kluar. Dengan teknik nie, korang akan lebih enjoy lagu n bau 2. Pastu, slalu bile masuk bilik ad pewangi, pas 1 jam korang da x sedar kn bau die, tp klu pki option nie, korg akan sntiase bau wangi sebab badan kite x imune ngan 1 jenis bau. Sebab bau 2 bertukar2.

Dalam modE option lak. Korang boleh mix 3 or 2 jenis bau untuk bentuk 1 jenis bau yg lain. Korg boleh kawal kekuatan setiap jenis bau 2. Ni sesuai tuk org2 yg suke campur2 essential oil, dengan kaedah nie, dieorg x perlu campur cecair, jd kerja lebih mudah n kurang pembaziran.

Ni lak part2 design yang ak gune google sketchUP sikit.. hehe..

Body design yang ak wt sebelom start fabrication

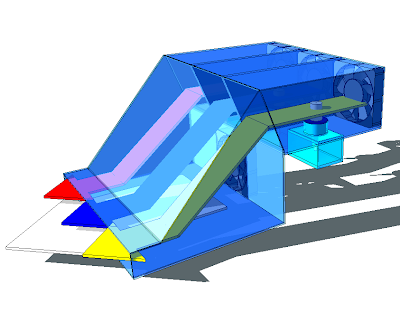

Internal part yg terdiri dari fragrance releaser n fragrance mixer
Line merah, biru n kuning tunjuk cmne air flow die.

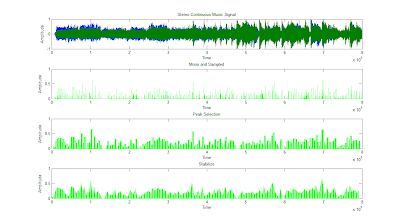

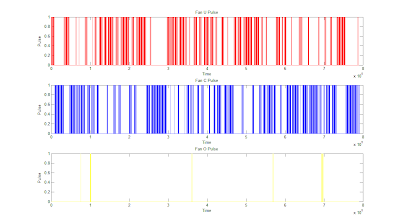

Ni lak ak ad simulate gune matlab cmne ak process signal music 2.. Pening gak program2 matlab nie.. hehe..







Pastu, kalu org kepale electrical, mungkin korang nk tgh scematic, jd ak share gk la kt sni.. Sori la gmbr x clear n lukis tgn jer..


displayer circuit


main board circuit


Ni lak poster tuk presentation aku.. Simple je.. hehe..



Buat pertama kalinye tuk blog kejebodo nie, ak nk share 1 video yg tunjuk cmne AROMUSICA nie berfungsi.. Kire kajebodo cm naik sikit la level da ad video kn.. hehe.. Tp video ni simple n pendek je n laju giler, harap dapat faham ap yang nk di sampaikn..


video

Sebenarnye bnyk lg mnde ak nak share pasal AROMUSICA nie. Tp ak mmg x reti la nk terang2kn n wt ayat2 panjang berjela. Jd nie je la yg ak sempat igt nk bgtau. Ad pape boleh jer nk tny lg kan nnt..

Papepon, ak da puas hati ngan projek nie, wlupon xdpt masok EDX, tp xpe la kan.. Dalam research ak, ak x jumpe lg produk or patern yg same cm Aromusica nie.. klu korg ad maklumat, share2 la ek..

Last2, trime kasih atas support kawan2, team mate(man,ohm,fazren,rusy n privi), supervisor(Dr Risza) n smue la yg patut d hargai..

Review..

Baru2 nie, tibe2 Fazren ad bgtau ak pasal 1 mnde.. Ad org cm review blog nie, cm x sngke gk ak..
Wlupon mnde nie da lame tp ak bru tau.. hahaha


Cmnepon, thanks la kt empunye blog 2..
Klu nk usyar cmne die review,  tekan sini..

Saturday, September 25, 2010

Pengemaskinian!!~


Bile ak tengok blog kawan ak baru ak sedar yang sebenarnye da hampir 6 bulan ak x update blog ak..

Sebenarnye bukan ak xd projek tp sibuk sikit dengan 1 projek ETP(Engineering Team Projek) n 2 projek untuk EDX(Engineering Design Exhibition). Walaupun secare fizikal projek ETP ak da setel, tp bab claim duit n report x setel lg. Ditambah lg ngan nk carik internship n nk carik rumah sewa.

Dlm mase yang same ak melalui saat2 sukar bile trpakse clash ngan tipah yg slame ni jadi inspirasi ak. Ps2 byk la ak kne tempuhi kegagalan, baru2 ni Walking Clock ak x jd, sblum 2, Spiral Display ak pon x jd.


Spiral Display

Dalam cuti sem aritu, ak sedar yang hidup kite ni singkat, ak lak banyak sangat angan2 nak wt macam2, kebanyakannye lak ak x boleh buat sekarang sebab kurang ilmu, kurang modal, kurang kepakaran n macam2 lagi la. Mungkin ak x sempat buat n try smue idea2 ak 2 dalam hidup ak. Jadi ak pon ushakan satu folder yang catat semua idea2 ak yang mungkin ak akan buat jika ad pluang, kalau xd, harap ad org yang mungkin sedar ad projek ak yang mungkin berjaya n dieorg laksanakan.

Mungkin kalau ad mase nnt, ak akan share sikit2 idea2 ak kt blog ni, sebab mungkin ad org yg lagi pakar bace n boleh buat mnde2 2, ak tringin sangat tengok ad idea ak yang berjaya. Sesetengah idea ak, ak da siap design n ad dalam folder 2. Mcm biase, sape2 boleh ambik idea ak. Tp kalau boleh, bagitau la ak.. haha..

Kali ni ak just share 1 design, tp mungkin nnt la ak detailkn..

Future Projek

Pasni mungkin ak akan post smue 3 projek ak bile da siap, harap2 projek ETP ak dapat masuk EDX.. Ni ha ad sikit reveal projek ETP ak, tp xleh tunjuk byk2, nnt xsuprise la.. hehe..


Bagi ak, projek ETP ni special sbb ni impian ak dulu2. haha.. Papepon, Gud Luck kt smue ETP team yg lain n kt team ak gak.. Smoga smue gumbire2 sntiase..

Wednesday, March 24, 2010

Build N Break the Record~~



bawah

Semalam ak ad ar join Build n Break Competition 2010 atas undangan cik Kuntum yg ntah spe ak x knl.. haha.. Dalam competition ni kami kne bina structure ps2 kne tahan load seberape yang boleh.. Ad Open n Structre analysis group.. Ak masuk yang open punye..

Kumpulan ak trdri dri Man, Iqbal, Syafril n Ak.. kmi dbri 150 lidi sate, 1 gulung soletape n 1 gulung tli.. Kumpulan kmi ak bg nme Geng Build n Break sbb da xd idea or byk sgt idea smpi xtau nk pilih mne.. haha..

brng2 yg dbri

wk2 present
ak nye ngan group2 lain yg da ranap
pusat pelupusan,.



Wk2 present kmi pki ar bju E3SS pinjam.. ak pinjam zaki punye.. Jd trime ksh ar kt zaki.. Ps siap present, Ad load test lak.. Ps2 smue nye abis la..

N akhirnye we break the record n hold it 4 1 year sblm org lain break lak.. haha.. Record sblm ni, Open categori 20kg, SA student categori 22kg.. N thn ni.. Ak punye record 29kg.. SA student 28kg yg geng housemte ak gak pegang..

Bab markah lak,, Ak punye group dpt no 1 open categori ngan markah 90%, no 2 dieorg lebih kurang 66%.. nmpk x beza nye.. haha.. Strctra Analysis student lak 80%..

Bab hadiah.. kmi dpt ar gold medal plastik, sijil yg kte kmi no 1 n duit tunai rm50 4 keping.. bg sorg sehelai dpt la 50 sorg.. Syukur.. mng gak kli ni..


Last skali, trime kasih kt spe2 yang support ak, yg bg ak galakn n even yg teman ak n spe2 je lah yg rse diorng prlu dtrime kasih.. Trime kasih gk kt smue team2 lain yg bg pluang ak mng.. Klu korg wt gempak2 sgt cnfrm ak klh.. Thniah kt team sndri n team serumah ak.. Kpde spe2 lak yg nk join BBC2011.. korg nk tiru ak nye design pn xpe, upgrade skt kt part point load n tmbh tali support tpi.. insyallh korg blh break record, tp jgn ar break byk sgt ek,, Cian la kt ak skt n org ps korg yg nk break record.. haha.. Kpde rkn2 ak,, Korng mmg gempak ar..
