Aromusica (Engineering Team Project 63)

Sem ni, sebagai 3rd year 1st sem student kt UTP, ak kne la ambik subjek Engineering Team Projek.. Team ak terdiri dari ak, Rush,Man,Fazren,Ohm n Privi. Supervisor lak Dr Risza. Team kmi ni dbri nme ETP 63.. kami kene wat 1 produk yang berasaskn engineering.

Sebenarnye dri skolah ak nk wt projek nie, tp xd kepakaran, just ad idea. skrg nie ad lak kne wt projek, jd ak pon nk try la realisasikan angan2 ak wktu skolah2 dulu wktu ad pluang nie kan. Wlupun Aromusica nie x betul2 dapat wt macam ak nak wktu skolah dulu, tp die da ad la ciri2 tu.. Nnt mane tau ad mse lg ak blh improve lagi kn. Camnepon projek ni perlukan kesabaran,ketelitian,kekreatifan,kerelaxan n paling penting kawan2..

Bahagian circuit, ak gune 2 PIC 16f877A, 2 motor driver, 2 speaker, 4 7segment display, n byk2 lg la.. xtersebut lak kt sni.. hehe..

 Sni ak nk share sikit gambar2 progress part circuit..

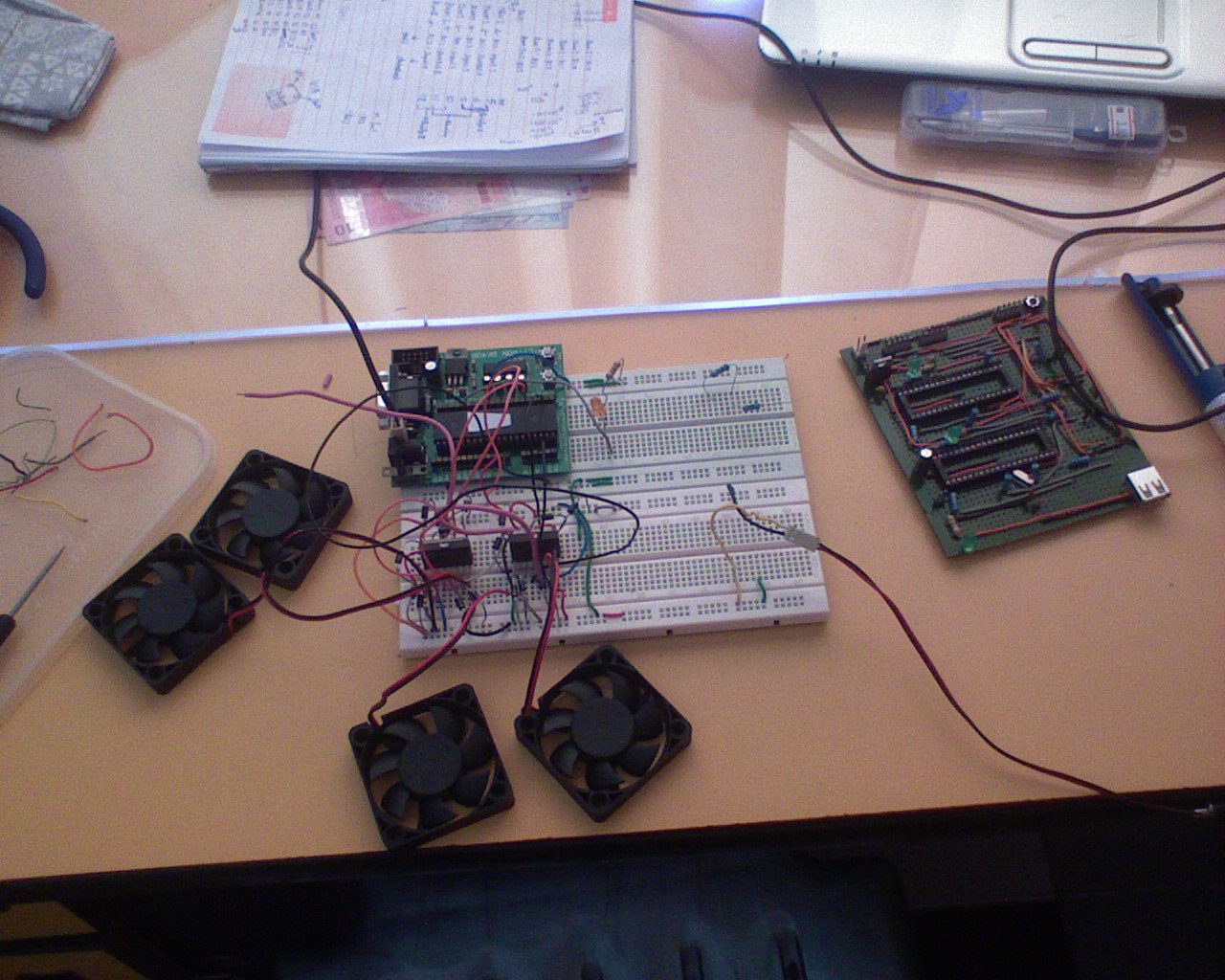

Test basic circuit kt breadboard dlu

Double PIC board yg ak design sebagai processor

Displayer circuit yg tgh wt (man yg buat)

Circuit da siap n da pasang kt body

Bahagian body lak gune bekas makanan,skru, plastic transparent n ad la 1 2 mende lg..

Sni ak nk share sikit gambar2 progress part body..

bekas makanan biase yg nk wt jadi body

da siap tebuk n letak speaker

da pasang circuit n siap potong body

da setel pasang

3 main switch yg kontrol music, bau n system

body yg da siap spray

da setel pasang smue

Basically, Aromusica ni gabungan Aromatherapy n Music therapy.. die terdiri dari 2 option, muSc n modE..

Aromusica ni mmg user friendly, pengguna boleh pilih option, boleh tutup lagu, tutup bau, kawal volume n mcm2 lg la ikut kehendak pengguna..

Dalam muSc option, 3 jenis perfume akan di campur ikut lagu 2, contohnye, bile music slow, bau lembut akan kluar, bile music keras, bau yg agak keras kluar. Dengan teknik nie, korang akan lebih enjoy lagu n bau 2. Pastu, slalu bile masuk bilik ad pewangi, pas 1 jam korang da x sedar kn bau die, tp klu pki option nie, korg akan sntiase bau wangi sebab badan kite x imune ngan 1 jenis bau. Sebab bau 2 bertukar2.

Dalam modE option lak. Korang boleh mix 3 or 2 jenis bau untuk bentuk 1 jenis bau yg lain. Korg boleh kawal kekuatan setiap jenis bau 2. Ni sesuai tuk org2 yg suke campur2 essential oil, dengan kaedah nie, dieorg x perlu campur cecair, jd kerja lebih mudah n kurang pembaziran.

Ni lak part2 design yang ak gune google sketchUP sikit.. hehe..

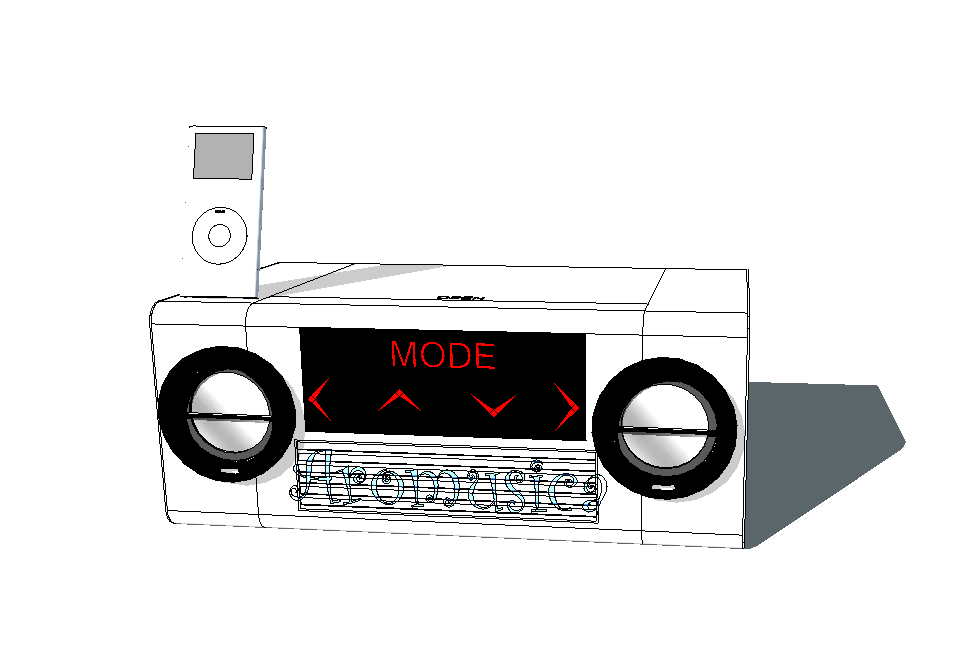

Body design yang ak wt sebelom start fabrication

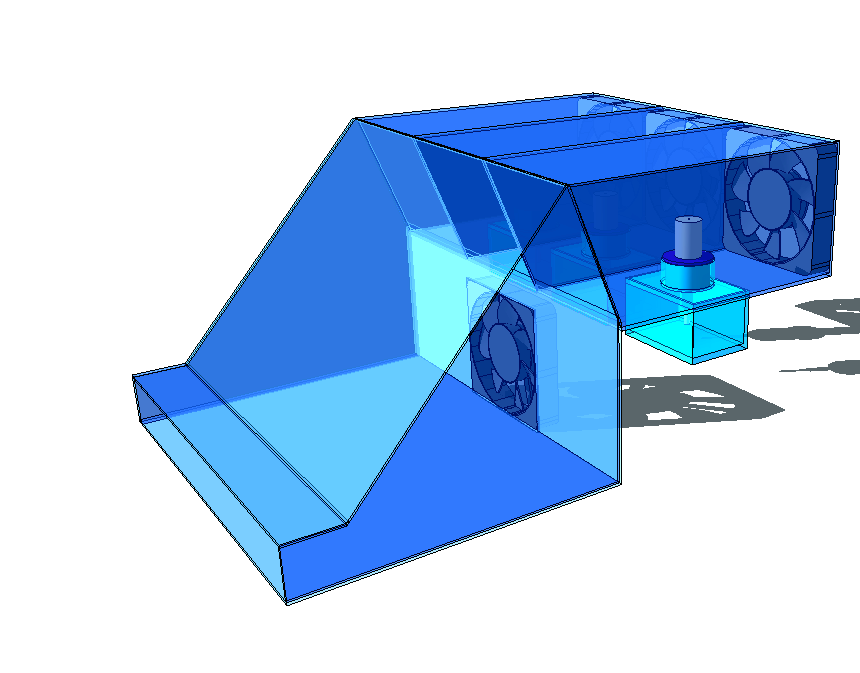

Internal part yg terdiri dari fragrance releaser n fragrance mixer

Line merah, biru n kuning tunjuk cmne air flow die.

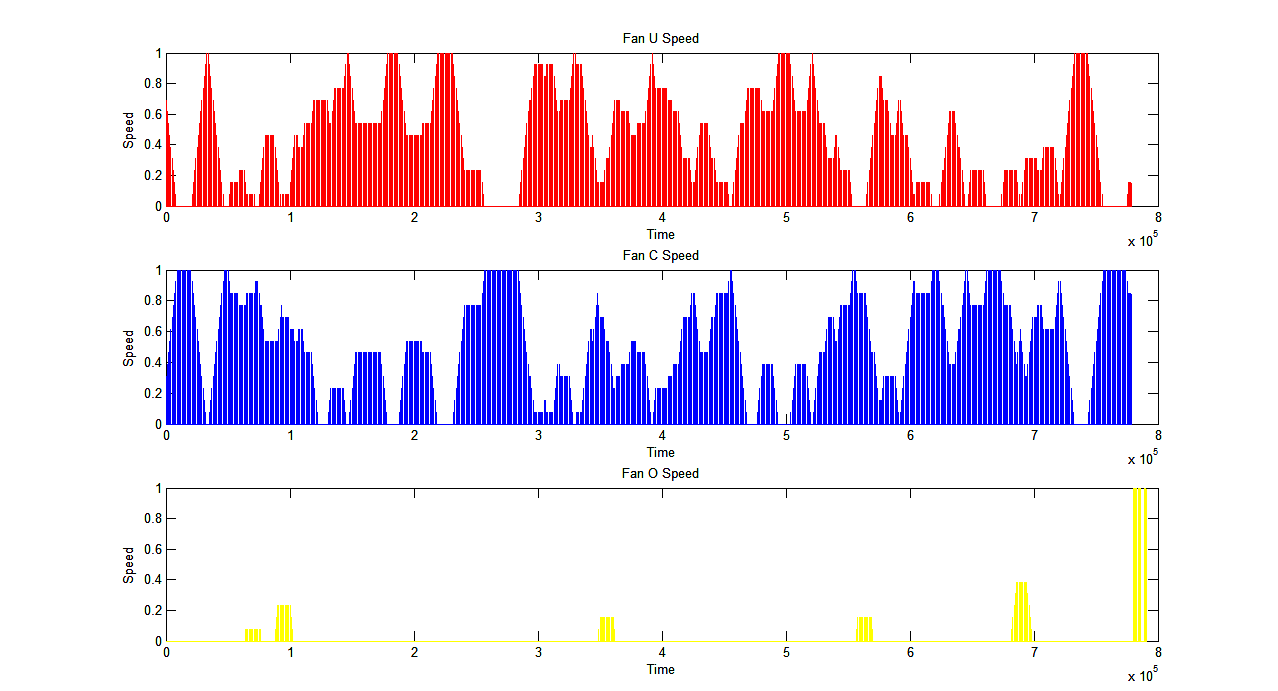

Ni lak ak ad simulate gune matlab cmne ak process signal music 2.. Pening gak program2 matlab nie.. hehe..

Pastu, kalu org kepale electrical, mungkin korang nk tgh scematic, jd ak share gk la kt sni.. Sori la gmbr x clear n lukis tgn jer..

displayer circuit

main board circuit

Ni lak poster tuk presentation aku.. Simple je.. hehe..

Buat pertama kalinye tuk blog kejebodo nie, ak nk share 1 video yg tunjuk cmne AROMUSICA nie berfungsi.. Kire kajebodo cm naik sikit la level da ad video kn.. hehe.. Tp video ni simple n pendek je n laju giler, harap dapat faham ap yang nk di sampaikn..

Sebenarnye bnyk lg mnde ak nak share pasal AROMUSICA nie. Tp ak mmg x reti la nk terang2kn n wt ayat2 panjang berjela. Jd nie je la yg ak sempat igt nk bgtau. Ad pape boleh jer nk tny lg kan nnt..

Papepon, ak da puas hati ngan projek nie, wlupon xdpt masok EDX, tp xpe la kan.. Dalam research ak, ak x jumpe lg produk or patern yg same cm Aromusica nie.. klu korg ad maklumat, share2 la ek..

Last2, trime kasih atas support kawan2, team mate(man,ohm,fazren,rusy n privi), supervisor(Dr Risza) n smue la yg patut d hargai..
